| XQJK-□系列集中控制柜為多路電動閥門集中組合控制柜，根據被控電動閥數量設計為單臺或多臺控制柜組合�？刂乒裰饕獮榱朔奖阌脩裟芡瑫r(shí)觀察，集中操作，遠程控制電動閥門的運行。柜體為DS系設計列框架式控制柜，單開門結構，內有照明燈具，受門開關控制，柜門打開時點亮，方便用戶檢修，外形尺寸根據要求設計，最大為800*500*1800+100mm（寬*深*高+底盤）；
根據每組控制回路數分配，柜體前門排列安裝X路開、關、�？刂瓢磁ぁ⒌轿恢甘緹艉瓦h(yuǎn)程就地轉換開關，根據客戶要求，每路可安裝指針式開度表或數字顯示開度表，控制回路，參照客戶提供的電動執行機構電氣原理圖接口設計，實現后臺PLC遠程控制與控制柜開、關、停操作。
如果客戶系統要求雙電源供電，則總電源柜中安裝有雙電源自動切換開關，常用電源和備用電源經切換開關選擇后，給本柜電源總空開供電，另外經電源輸出端子給其他柜電源總空開供電，門上裝有相應的2路電源指示燈和投入指示燈，每路電動閥電源由各分路空開分別控制，方便用戶維修；
每組控制柜可根據要求預留幾臺電動閥控制回路，作為備用，由客戶自行確定；
產品照片

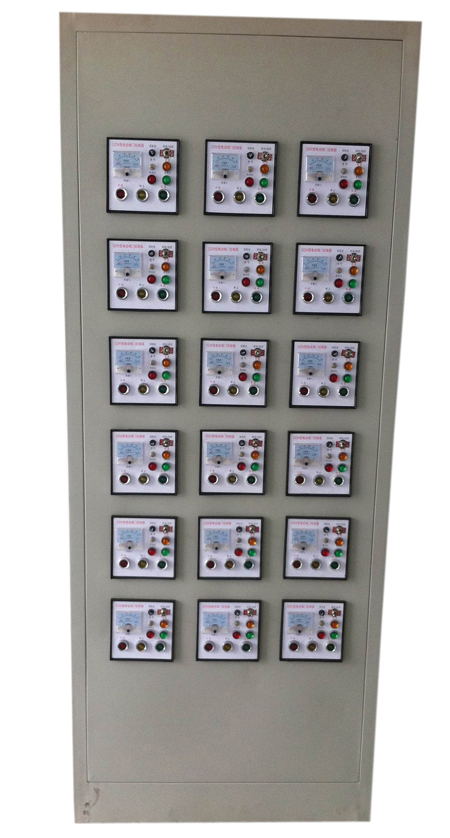

XQJK-18控制柜（抽屜式）

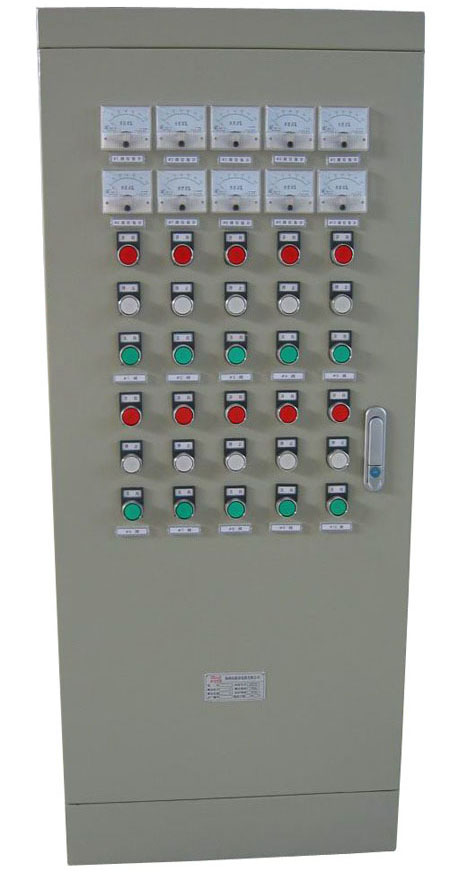

XQJK-10

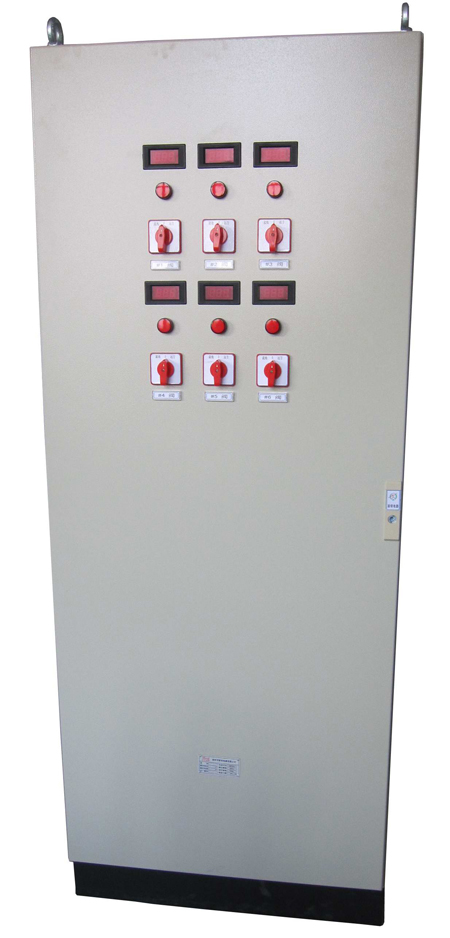

XQJK-6SX (六路數顯)

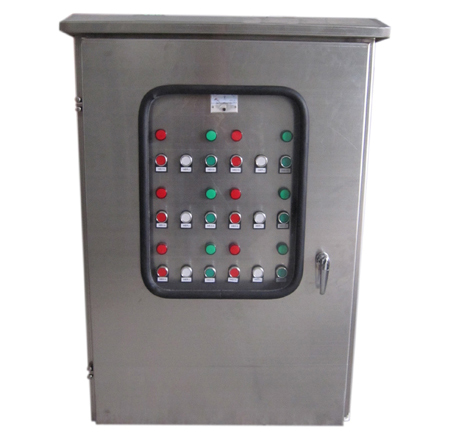

XQJK-6控制柜（不銹鋼-室外）

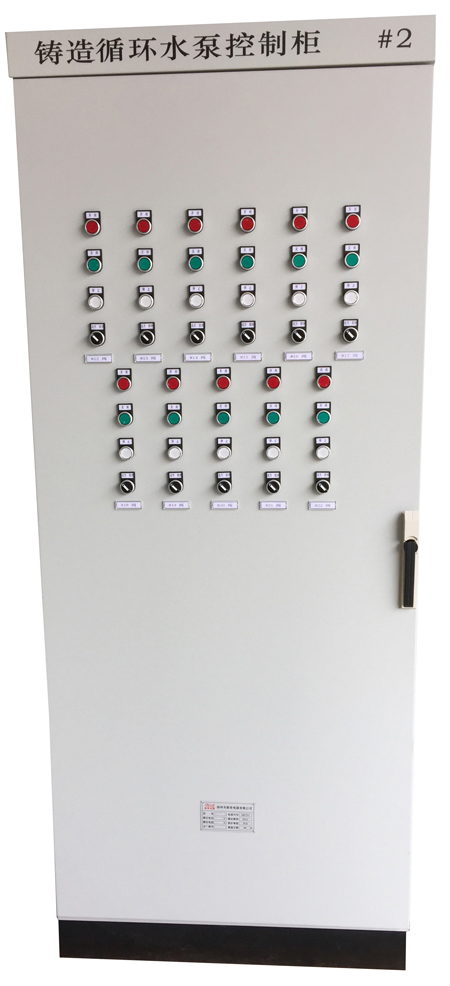

XQJK-22-2控制柜

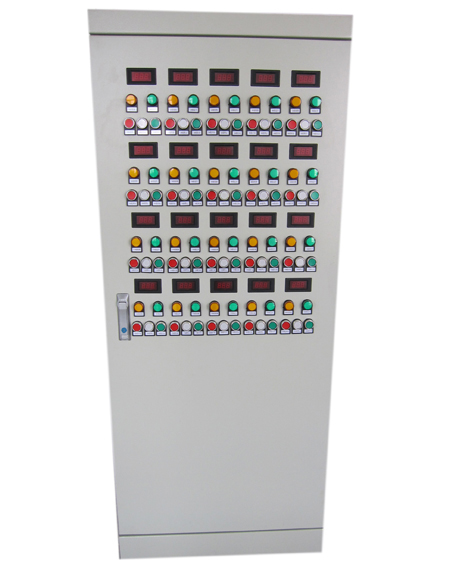

XQJK-20控制柜（數顯）
|
